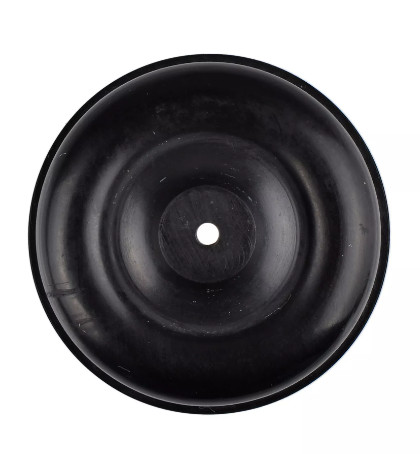

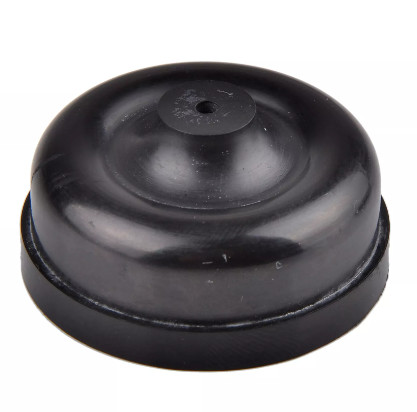

110-003SAK διάφραγμα για την ασημένια βαλβίδα σφαιρών
Επισκοπήσεις προϊόντων:
Το πνευματικό διάφραγμα βαλβίδων είναι ένα σημαντικό μέρος του πνευματικού ενεργοποιητή. Είναι συνήθως πεταλούδα που διαμορφώνονται, και sidewall του τα τρεξίματα από τον κύλινδρο στο έμβολο. Έχει σχεδιάσει ως διπλό στρώμα για να πάρει την πίεση και στις δύο κατευθύνσεις. Η δυνατότητά της να αντισταθεί τις υψηλές πιέσεις είναι περιορισμένη λόγω της ευρύ περιφερειακό και ασυμπτωτικό προκατειλημμένο sidewall. Η αποτελεσματική πίεση θα αλλάξει αναλόγως κατά τη διάρκεια του κτυπήματος.
Χαρακτηριστικά γνωρίσματα: Η μοναδική τεχνολογία επεξεργασίας και η υλική επιλογή, όχι μόνο διατηρούν τις υλικές ιδιότητες, αλλά αποτελεσματικά εξασφαλίζουν τη ζωή υπηρεσιών.
| Υλικά προϊόντων | NBR, NR |
| Λειτουργούσα θερμοκρασία | -20℃~80℃ |
| Ζωή υπηρεσιών | ≥1000000 χρόνοι |
| Σενάριο χρήσης |
Βιομηχανικός μηχανικός κύλινδρος |
Λεπτομέρειες υλικών:
Τα κοινά υλικά για το πνευματικό διάφραγμα είναι: το φυσικό λάστιχο (NR), λάστιχο βουταδιενίου νιτριλίων (NBR), η απόδοση των δύο υλικών μπορεί να ικανοποιήσει τις ανάγκες των περισσότερων βιομηχανικών περιβαλλόντων. Στα ειδικά βιομηχανικά περιβάλλοντα (υψηλής θερμοκρασίας αντίσταση, όξινη και αλκαλική αντίσταση) θα μπορούσε να χρησιμοποιήσει EPDM, λάστιχο φθορίου (FKM), λάστιχο νεοπρενίου (χρώμιο) για την παραγωγή, αλλά το κόστος είναι σχετικά υψηλό.
Η πνευματική βαλβίδα ελέγχου διαφραγμάτων είναι ένα κυκλικό διάφραγμα-διαμορφωμένο ελαστικό ευαίσθητο στοιχείο. Όταν οι δύο πλευρές του διαφράγματος υποβάλλονται στις διαφορετικές πιέσεις (ή τις δυνάμεις), η πίεση διαφραγμάτων κινείται προς την πλευρά με τη χαμηλότερη πίεση. Το κέντρο του παράγει μια μετατόπιση που έχει μια ορισμένη σχέση με τη διαφορά πίεσης.
Παράμετροι διαφραγμάτων της πνευματικής βαλβίδας ελέγχου:
Διάμετρος: 51500mm
Υλικό: Λαστιχένιο φυσικό λάστιχο νιτριλίων
Αντίσταση θερμοκρασίας: -35° Γ σε 300° Γ
Εκτατή δύναμη: έκταση από 0,1 σε 15Mpa
| Στοιχείο |
Λειτουργούσα περιοχή |
Μέγεθος | |||||||||||
| Α | Β | Γ | Δ | χ | Χ | Τ | R1 | R2 | R3 | φ1 | φ2 | ||
| Zmlb-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| Zmlb-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| Zmlb-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| Zmlb-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8.5 | / |
| Zmlb-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| Xkk-1 | 230 | 无孔 | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | Nonporous | Nonporous | |
| Xhd-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| Xdg-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| Zmlb-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| Zmlb-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| Zmlb-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
| Zmlb-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
| Zmab-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| Zmab-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| Zmab-1b | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| Zmab-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| Xdg-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| Zmab-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| Zmab-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| Zmab-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| Zmab-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| Xdg-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| Zmab-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| Zmab-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| Zmab-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9- | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ ⁹ | 12×φ14 |
| Zmab-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| Zmab-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| Zmab-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
| Zmab-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| Εκτάριο-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| Εκτάριο-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| Xzs-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| Xzs-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| Xzs-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| Xdy-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | O-ring φ8 | ||
| Xdy-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | O-ring φ8.5 | ||
