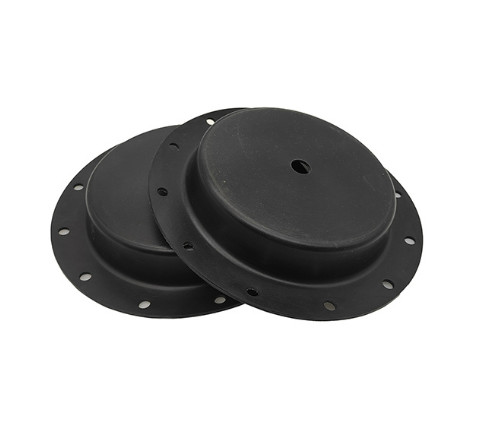

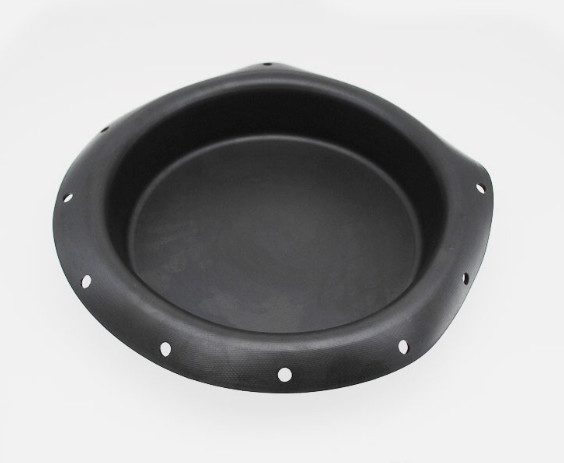

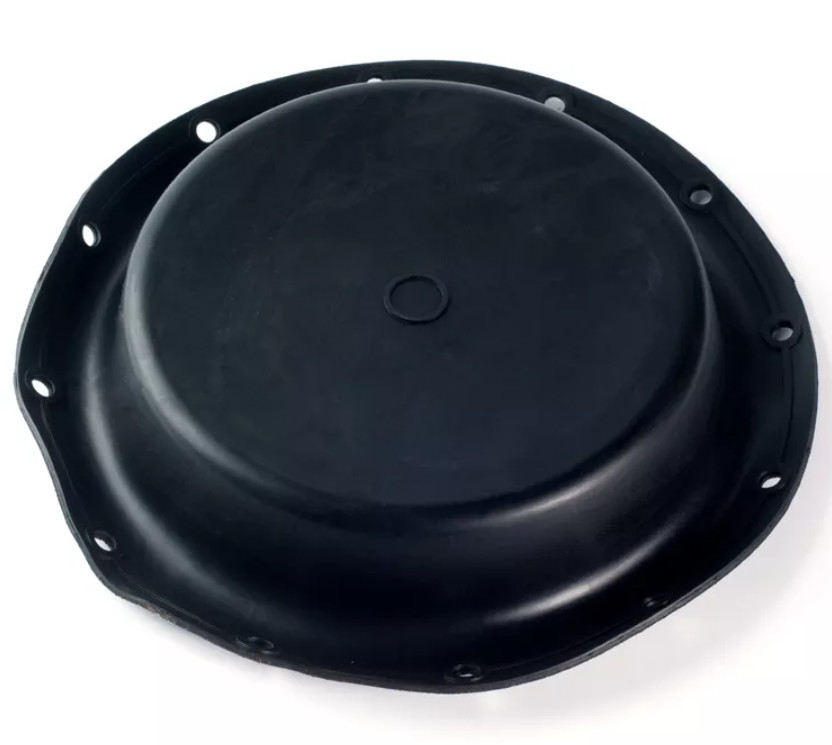

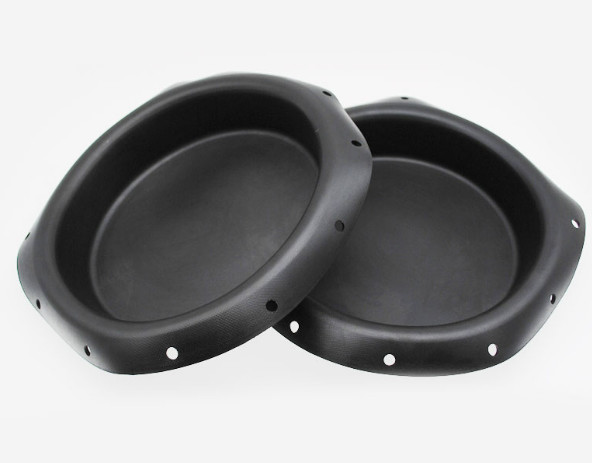

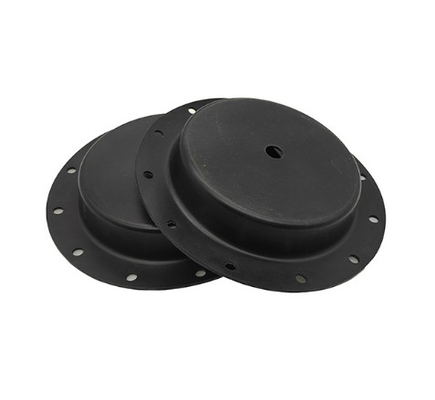

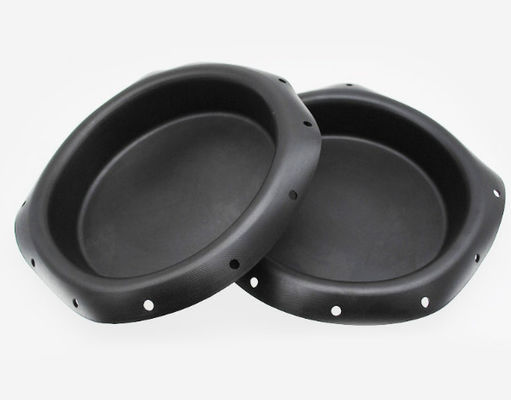

Μαύρο προσαρμοσμένο πνευματικό διάφραγμα βαλβίδων σωληνοειδών κολπίσκων νερού διαφραγμάτων αντλιών
Εισαγωγή:
Τα πνευματικά διαφράγματα ρύθμισης βαλβίδων αναφέρονται απλά ως «πνευματικά διαφράγματα βαλβίδων.» Τα πνευματικά διαφράγματα βαλβίδων πεταλούδα-διαμορφώνονται συνήθως, με sidewalls τους που προέρχονται βαθμιαία από τον κύλινδρο στο έμβολο. Μπορεί να σχεδιαστεί ως διπλό στρώμα για να αντισταθεί την πίεση και στις δύο κατευθύνσεις. Λόγω της ευρείας συνέλιξης και των εκλεπτυμένων πλευρικών τοίχων της, η δυνατότητά της να αντισταθεί τις υψηλές πιέσεις είναι περιορισμένη. Η αποτελεσματική πίεση θα αλλάξει επίσης κατά τη διάρκεια της μεσαίας διαδικασίας.
Και το έμβολο και η φλάντζα του πνευματικού διαφράγματος βαλβίδων είναι φορμαρισμένα στο ίδιο μέρος. Το πλεονέκτημα αυτού του τύπου διαφράγματος είναι ότι δεν υπάρχει καμία ανάγκη να γυρίσει με το χέρι, η οποία μειώνει πολύ το χρόνο συνελεύσεων. Αυτό είναι ιδιαίτερα σημαντικό στις εφαρμογές μεγάλης ποσότητας. Το μειονέκτημα αυτού του προτύπου είναι ότι λόγω ταλαντευθείτε απόρριμμα-μέσα, ο επανασχεδιασμός πρέπει να λάβει υπόψη την ενσωματωμένη ελαστική ακαμψία, καθώς επίσης και την αναλογία ορίου κτυπήματος. Για να αυξήσει αυτήν την αναλογία, ένα διάφραγμα προ-συνελίξεων μπορεί να σχεδιαστεί για το όφσετ. Σε αυτήν την μορφή, η κορώνα και η φλάντζα εμβόλων πετιούνται για να αντιδράσουν η μια στην άλλη, που μεταφέρει την πρόσθετη ικανότητα κτυπήματος σε μια πλευρά της ταλάντευσης. Αυτό επιτρέπει στο διάφραγμα για να έχει μια πιό μακροχρόνια ικανότητα κτυπήματος διατηρώντας την ευκολία της συνέλευσης.
Το διάφραγμα της πνευματικής βαλβίδας ελέγχου είναι ένα συστατικό κλειδί της πνευματικής βαλβίδας ελέγχου. Πρόσφατα, πολλοί δικτυοναύτες έχουν αποκριθεί ότι ο λόγος για τη ζημία στο διάφραγμα της πνευματικής βαλβίδας ελέγχου είναι άγνωστος. Εδώ είναι μια εισαγωγή:
Οι κύριοι λόγοι για τη ρήξη του διαφράγματος της πνευματικής βαλβίδας ελέγχου είναι:
Γρήγορες λεπτομέρειες:
Υλικά προϊόντων | NBR, NR |
Λειτουργούσα θερμοκρασία | -20℃~80℃ |
Ζωή υπηρεσιών | ≥1000000 χρόνοι |
Σενάριο χρήσης | Βιομηχανικός μηχανικός κύλινδρος |
Προδιαγραφές:
στοιχείο |
Λειτουργούσα περιοχή |
μέγεθος | |||||||||||
Α | Β | Γ | Δ | χ | Χ | Τ | R1 | R2 | R3 | φ1 | φ2 | ||
Zmlb-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
Zmlb-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
Zmlb-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
Zmlb-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8.5 | / |
Zmlb-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
Xkk-1 | 230 | Nonporous | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | Nonporous | Nonporous | |
Xhd-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
Xdg-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
Zmlb-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
Zmlb-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
Zmlb-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
Zmlb-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
Zmab-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
Zmab-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
Zmab-1b | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
Zmab-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
Xdg-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
Zmab-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
Zmab-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
Zmab-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
Zmab-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
Xdg-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
Zmab-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
Zmab-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
Zmab-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9- | 12×φ14 |
S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ ⁹ | 12×φ14 |
Zmab-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
Zmab-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
Zmab-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
Zmab-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
Εκτάριο-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
Εκτάριο-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
Xzs-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
Xzs-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
Xzs-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
Xdy-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | φ8 | ||
Xdy-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | φ8.5 |
