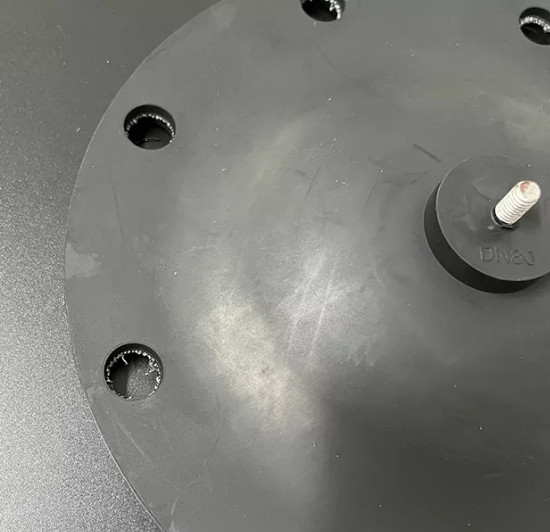

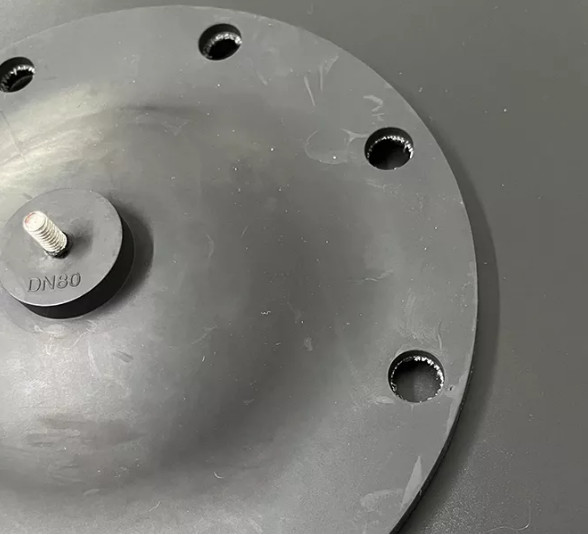

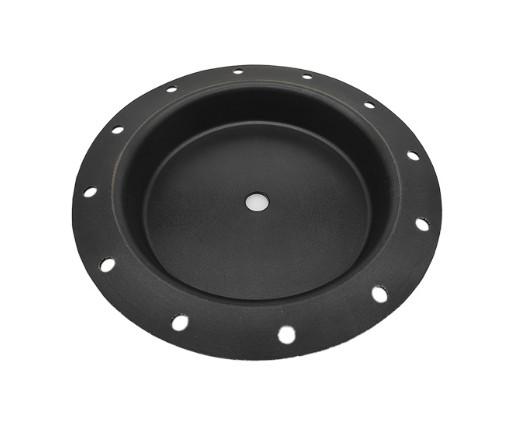

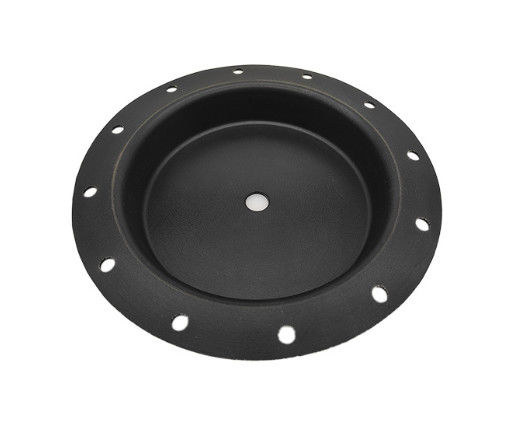

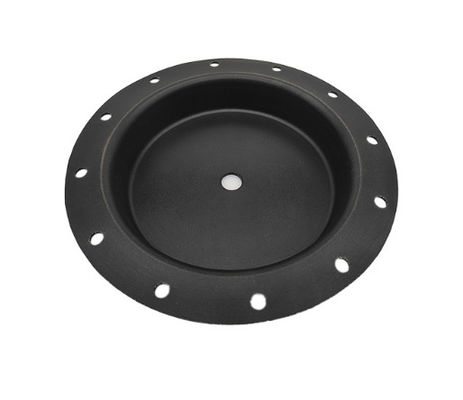

Μόνο ωθημένο πνευματικό στόλισμα βαλβίδων διαφραγμάτων βαλβίδων
Επισκοπήσεις προϊόντων:
Το πνευματικό διάφραγμα βαλβίδων είναι ένα σημαντικό μέρος του πνευματικού ενεργοποιητή. Είναι συνήθως πεταλούδα που διαμορφώνονται, και sidewall του τα τρεξίματα από τον κύλινδρο στο έμβολο. Έχει σχεδιάσει ως διπλό στρώμα για να πάρει την πίεση και στις δύο κατευθύνσεις. Η δυνατότητά της να αντισταθεί τις υψηλές πιέσεις είναι περιορισμένη λόγω της ευρύ περιφερειακό και ασυμπτωτικό προκατειλημμένο sidewall. Η αποτελεσματική πίεση θα αλλάξει αναλόγως κατά τη διάρκεια του κτυπήματος.
Χαρακτηριστικά γνωρίσματα: Η μοναδική τεχνολογία επεξεργασίας και η υλική επιλογή, όχι μόνο διατηρούν τις υλικές ιδιότητες, αλλά αποτελεσματικά εξασφαλίζουν τη ζωή υπηρεσιών.
Γρήγορες λεπτομέρειες:
1. Υλικά προϊόντων: NBR, NR, ΧΡΏΜΙΟ, FR
2. Λειτουργούσα θερμοκρασία: -20℃~80℃
3. Ζωή υπηρεσιών: ≥1000000 χρόνοι
4. Σενάριο χρήσης: Βιομηχανικός μηχανικός κύλινδρος
5. Χαρακτηριστικά γνωρίσματα προϊόντων: ισχυρή σφράγιση, αντίσταση γήρανσης, αντίσταση δακρυ'ων, αντοχή, μακριά ζωή υπηρεσιών, καλή ελαστικότητα
6. Θέση προέλευσης: Hebei, Κίνα
7. Όνομα προϊόντων: Πνευματικό διάφραγμα αντλιών διαφραγμάτων, πνευματικό διάφραγμα βαλβίδων, πνευματικό διάφραγμα
| Υλικά προϊόντων | NBR, NR |
| Λειτουργούσα θερμοκρασία | -20℃~80℃ |
| Ζωή υπηρεσιών | ≥1000000 χρόνοι |
| Σενάριο χρήσης | Βιομηχανικός μηχανικός κύλινδρος |
Παράμετροι διαφραγμάτων της πνευματικής βαλβίδας ελέγχου:
Διάμετρος: 51500mm
Υλικό: Λαστιχένιο, φυσικό λάστιχο νιτριλίων
Αντίσταση θερμοκρασίας: -35° Γ σε 300° Γ
Εκτατή δύναμη: έκταση από 0,1 σε 15Mpa
Εισαγωγή:
Το διάφραγμα είναι ένα σημαντικό συστατικό του πνευματικού ενεργοποιητή διαφραγμάτων, όταν η πηγή αέρα είναι κανονική. Εάν ο ενεργοποιητής δεν κινείται, πρέπει να σκεφτείτε για εάν το διάφραγμα είναι σπασμένο ή εγκατεστημένο κατάλληλα. Όταν υπάρχουν ατέλειες όπως οι αιχμηρά γωνίες ή τα σαλιάσματα στην επιφάνεια της επιφάνειας επαφών μετάλλων, το διάφραγμα θα τρυπηθεί, και το διάφραγμα δεν πρέπει να διαρρεύσει, το διάφραγμα έχει χρησιμοποιηθεί για πάρα πολύ καιρό, και η υλική ποιότητα έχει επιπτώσεις επίσης στη χρήση. Ενώπιον της εγκατάστασης, ελέγξτε τα μέρη για τις προσκρούσεις, τη ζημία, την παραμόρφωση, το ξεφλουδίζοντας χρώμα ή άλλα ανώμαλα φαινόμενα, και τα αντικαταστήστε εάν είναι ελαττωματικά. Τα αντικατεστημένα μέρη πρέπει να επιθεωρηθούν και κατάλληλος προτού να μπορέσουν να χρησιμοποιηθούν, και τα αρχεία πρέπει να διατηρηθούν.
| Στοιχείο |
Λειτουργούσα περιοχή εκατ. ² |
Μέγεθος | |||||||||||
| Α | Β | Γ | Δ | χ | Χ | Τ | R1 | R2 | R3 | φ1 | φ2 | ||
| Zmlb-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| Zmlb-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| Zmlb-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| Zmlb-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8.5 | / |
| Zmlb-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| Xkk-1 | 230 | 无孔 | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | Nonporous | Nonporous | |
| Xhd-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| Xdg-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| Zmlb-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| Zmlb-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| Zmlb-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
| Zmlb-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
| Zmab-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| Zmab-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| Zmab-1b | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| Zmab-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| Xdg-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| Zmab-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| Zmab-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| Zmab-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| Zmab-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| Xdg-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| Zmab-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| Zmab-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| Zmab-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9- | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ ⁹ | 12×φ14 |
| Zmab-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| Zmab-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| Zmab-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
| Zmab-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| Εκτάριο-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| Εκτάριο-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| Xzs-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| Xzs-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| Xzs-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| Xdy-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | Ο-Ringφ8 | ||
| Xdy-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | Ο-Ringφ8.5 | ||
Η υπηρεσία μας:
1. Η συσκευασία είναι ουδέτερη συσκευασία ή προσαρμοσμένη συσκευασία.
2. Θα απαντήσουμε εσείς μέσα σε 24 ώρες.
3. Θα παράσχουμε επίσης σε σας την καλή υπηρεσία μεταπωλήσεων.
4. Οι διαταγές cOem ή ODM χαιρετίζονται.
5. Οι δοκιμαστικές διαταγές είναι αποδεκτές.
6. Υψηλός - ποιότητα και τιμή εργοστασίων.
7. 100% εξασφάλισε την ποιότητα.
