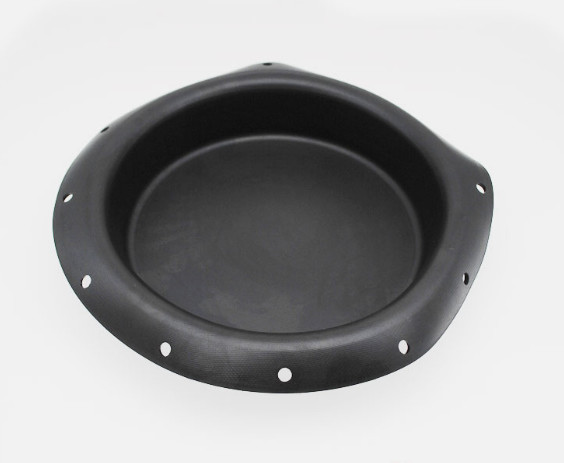

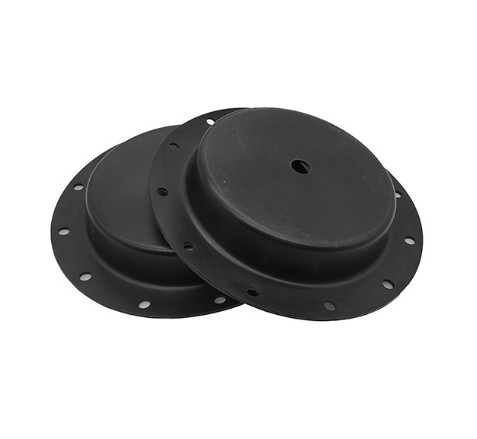

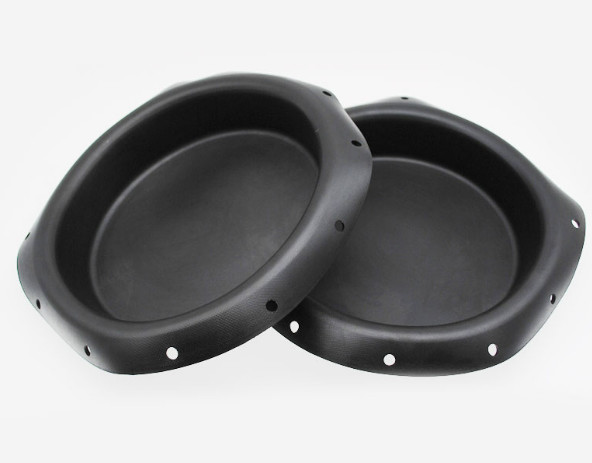

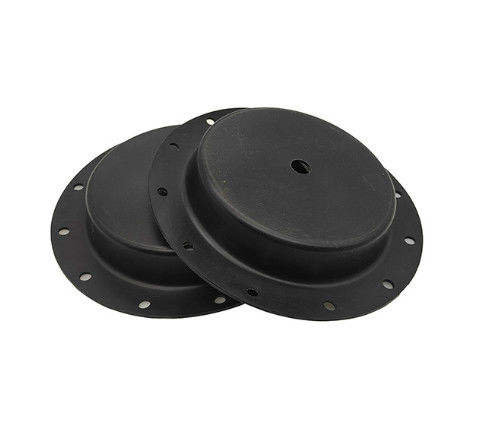

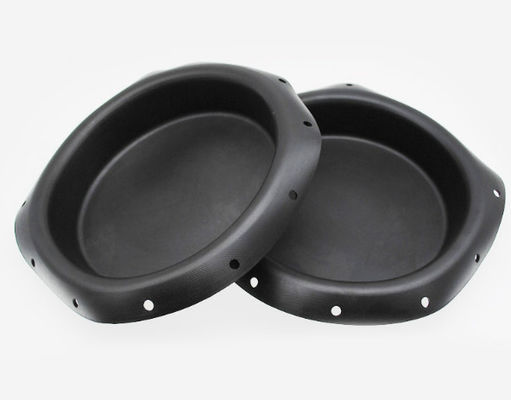

Λαστιχένιο διάφραγμα βαλβίδων αντλιών για τις πνευματικούς βαλβίδες και τους κυλίνδρους
Παράμετροι διαφραγμάτων της πνευματικής βαλβίδας ελέγχου:
Διάμετρος: 51500mm
Υλικό: Λαστιχένιο φυσικό λάστιχο νιτριλίων
Αντίσταση θερμοκρασίας: -35° Γ σε 300° Γ
Εκτατή δύναμη: έκταση από 0,1 σε 15Mpa
| Υλικά προϊόντων | NBR, NR |
| Λειτουργούσα θερμοκρασία | -20℃~80℃ |
| Ζωή υπηρεσιών | ≥1000000 χρόνοι |
| Σενάριο χρήσης | Βιομηχανικός μηχανικός κύλινδρος |
Τα βήματα εγκαταστάσεων του πνευματικού διαφράγματος βαλβίδων είναι τα ακόλουθα:
1. Βάλτε το ελατήριο στο κάθισμα άνοιξη.
2. Εγκαταστήστε το διάφραγμα. Όταν το διάφραγμα και ο σκληροπυρηνικός καθορίζονται, ένα χαλαρώνοντας μαξιλάρι πρέπει να προστεθεί στην κεφαλή κοχλίου για να εξασφαλίσει ότι το διάφραγμα είναι επίπεδο και αεροστεγές.
3. Επομένως, το λίπος πρέπει να εφαρμοστεί στα στερεώνοντας μπουλόνια πριν από τη συνέλευση, η οποία είναι συμβάλλουσα στην επόμενες συντήρηση και τη λίπανση.
4. Τεθειμένος στην ανώτερη κάλυψη μεμβρανών, το καθορίστε με ένα ζευγάρι των eyebolts, και ομοιόμορφα και διαδοχικά σφίγξτε τα eyebolts για να ολοκληρώσετε την αρχική ρύθμιση του ελατηρίου.
5. Σφίγξτε το σταθερό καρύδι έκρηξης στην κάλυψη μεμβρανών, και μην βιδώστε eyebolt.
6. Εγκαταστήστε τα συνδέοντας μέρη, και συνδέστε τη γραμμή προμήθειας με την ανώτερη κάλυψη μεμβρανών.
7. Αφότου ολοκληρώνονται τα ανωτέρω βήματα, εφαρμόστε τις ακόλουθες μεθόδους που ελέγχουν:
1) Μέσω της γραμμής προμήθειας αέρα, τον αεροθάλαμο μεμβρανών περνούν στην πίεση παροχής αέρα 500KP, και το σαπωνώδες νερό χρήσης για να ελέγξει εάν υπάρχει διαρροή αέρα γύρω από τη μεμβράνη.
2) Έλεγχος εάν η εκτέλεση είναι εύκαμπτη μέσα στην πλήρη σειρά κτυπήματος (που αναφέρεται ο ίδιος στον ενεργοποιητή).
| Στοιχείο |
Λειτουργούσα περιοχή |
Μέγεθος | |||||||||||
| Α | Β | Γ | Δ | χ | Χ | Τ | R1 | R2 | R3 | φ1 | φ2 | ||
| Zmlb-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| Zmlb-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| Zmlb-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| Zmlb-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8.5 | / |
| Zmlb-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| Xkk-1 | 230 | 无孔 | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | Nonporous | Nonporous | |
| Xhd-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| Xdg-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| Zmlb-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| Zmlb-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| Zmlb-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
| Zmlb-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
| Zmab-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| Zmab-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| Zmab-1b | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| Zmab-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| Xdg-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| Zmab-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| Zmab-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| Zmab-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| Zmab-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| Xdg-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| Zmab-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| Zmab-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| Zmab-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9- | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ ⁹ | 12×φ14 |
| Zmab-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| Zmab-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| Zmab-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
| Zmab-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| Εκτάριο-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| Εκτάριο-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| Xzs-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| Xzs-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| Xzs-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| Xdy-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | O-ring φ8 | ||
| Xdy-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | O-ring φ8.5 | ||
Η υπηρεσία μας:
1. Η συσκευασία είναι ουδέτερη συσκευασία ή προσαρμοσμένη συσκευασία.
2. Θα απαντήσουμε εσείς μέσα σε 24 ώρες.
3. Θα παράσχουμε επίσης σε σας την καλή υπηρεσία μεταπωλήσεων.
4. Οι διαταγές cOem ή ODM χαιρετίζονται.
5. Οι δοκιμαστικές διαταγές είναι αποδεκτές.
6. Υψηλός - ποιότητα και τιμή εργοστασίων.
7. 100% εξασφάλισε την ποιότητα.
