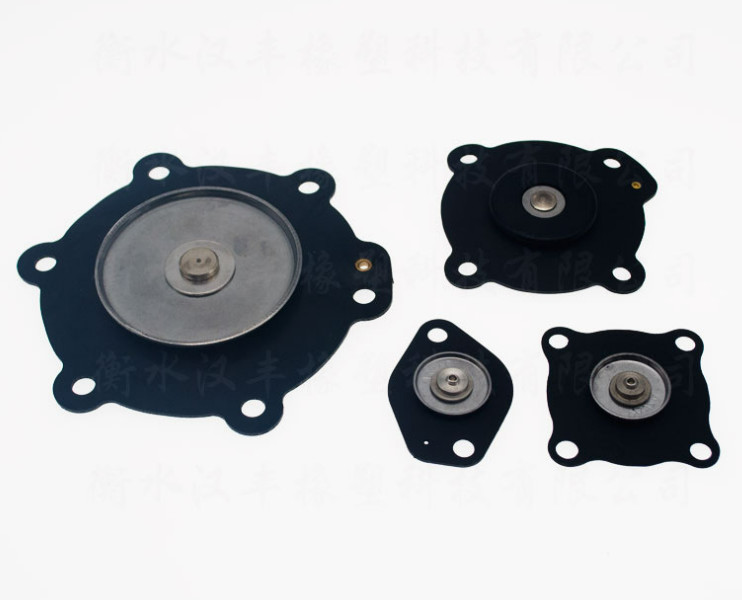

NBR NR EPDM FKM λαστιχένιο διάφραγμα βαλβίδων διαφραγμάτων βαλβίδων χρωμίου πνευματικό κομμένο
Εισαγωγή:

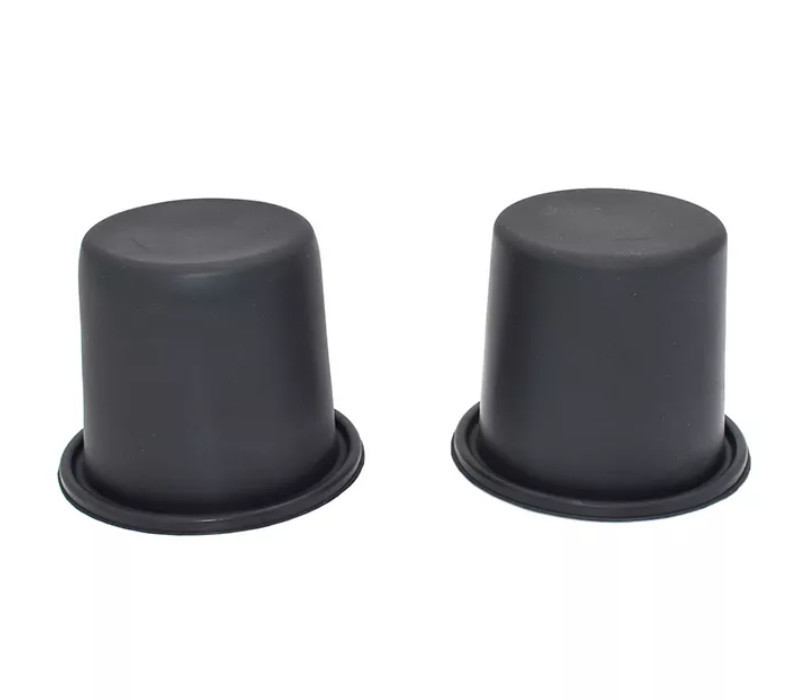

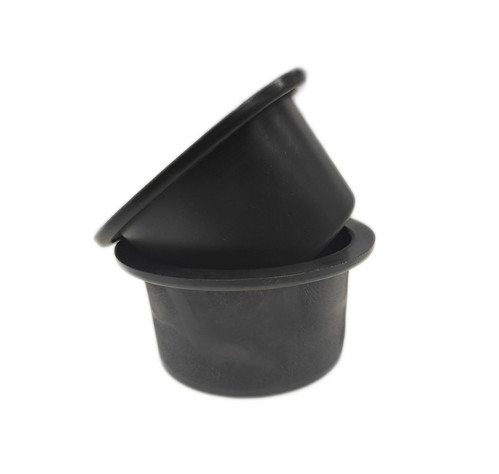

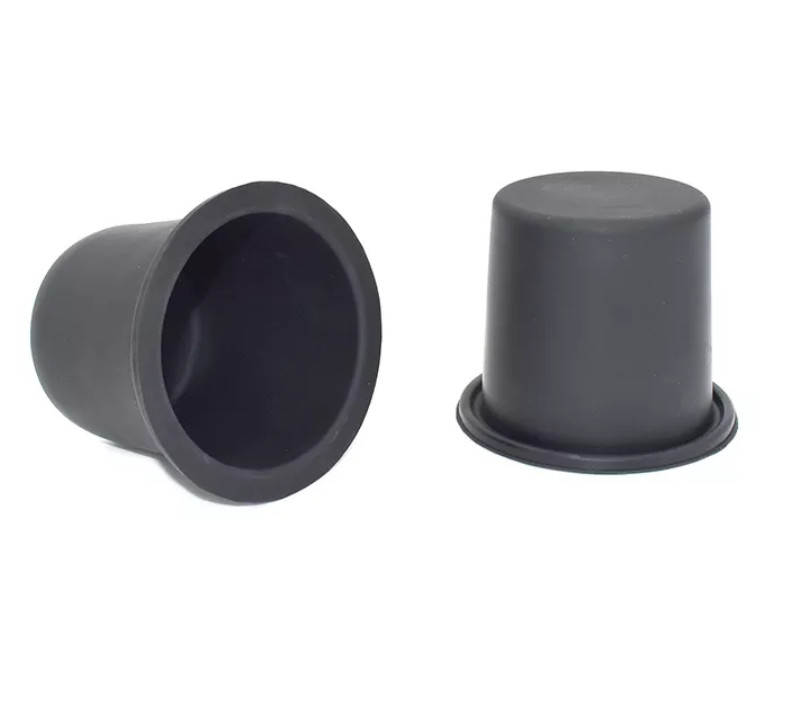

Το κυλώντας διάφραγμα διαμορφώνεται όπως ένα τοπ καπέλο στο ελεύθερο κράτος. Αποτελείται από το λάστιχο με το ύφασμα μεταξιού. Η μέση τρύπα στην κορυφή χρησιμοποιείται για την εγκατάσταση του μίσχου βαλβίδων. Προκειμένου να εγκαταστήσουν, να καθορίσουν και να σφραγίσουν, η κορυφή και το κατώτατο σημείο μπορούν να εξοπλιστούν με το μετατροπέα ακρών 0 τύπων, ή κατώτατα να περιβάλουν με να τοποθετήσουν την τρύπα.
(1) δεν πρέπει να υπάρξουν καμία ευθείες άκρη και γωνία στις γωνίες του διαφράγματος, και τα τόξα πρέπει να γίνουν για να αποφύγουν το εύκολο σπάσιμο μετά από να διπλώσουν και την απώλεια κόλλας κατά τη διάρκεια της θείωσης. Η διατομή του εσωτερικού τοίχου του μανικιού και του προσώπου τελών πρέπει επίσης να χυθεί με τις γωνίες τόξων για να αποφύγει τις αιχμηρές γωνίες. κομμάτι.
(2) υλικό διαφραγμάτων: το λάστιχο νιτριλίων χρησιμοποιείται για το φυσικό αέριο και τα LPG, και chlorohydrin το λάστιχο χρησιμοποιείται για το αέριο.
(3) υπάρχει ένα ελαστικό ενδιάμεσο στρώμα υφασμάτων πολυεστέρα στο διάφραγμα. Προσεκτικά παρατηρήστε τις εσωτερικές και εξωτερικές επιφάνειες του διαφράγματος. Μια πλευρά μπορεί αόριστα να δει το σχέδιο του υφάσματος πλέγματος, και η άλλη πλευρά είναι μια ομαλή επιφάνεια. Η ομαλή επιφάνεια πρέπει για να είναι η επιφάνεια πίεσης του αερίου. Επομένως, για το διάφραγμα που εγκαθίσταται στην μπροστινή κατεύθυνση, η ομαλή επιφάνεια είναι στην εσωτερική επιφάνεια του διαφράγματος, και η ομαλή επιφάνεια του διαφράγματος που εγκαθίσταται στην αντίστροφη κατεύθυνση είναι στην εξωτερική επιφάνεια, η οποία μπορεί να αποφύγει τη διαρροή και να βελτιώσει τη συμπιεστική δύναμη του διαφράγματος.
Λεπτομέρειες υλικών:
Για τον παρόντα, τα κοινά υλικά για το κυλώντας διάφραγμα είναι: το φυσικό λάστιχο (NR), λάστιχο βουταδιενίου νιτριλίων (NBR), η απόδοση των δύο υλικών μπορεί να ικανοποιήσει τις ανάγκες των περισσότερων βιομηχανικών περιβαλλόντων. Στα ειδικά βιομηχανικά περιβάλλοντα (υψηλής θερμοκρασίας αντίσταση, όξινη και αλκαλική αντίσταση) θα μπορούσε να χρησιμοποιήσει EPDM, λάστιχο φθορίου (FKM), λάστιχο νεοπρενίου (χρώμιο) για την παραγωγή, αλλά το κόστος είναι σχετικά υψηλό.
Προδιαγραφές:
| Κυλώντας διάφραγμα | Πρότυπο |
Εξωτερική διάμετρος (χιλ.) |
Εσωτερική διάμετρος (χιλ.) |
Διάμετρος βάσεων (χιλ.) | Ύψος (χιλ.) | Πάχος (χιλ.) | Πίεση |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
Η υπηρεσία μας:
1. Η συσκευασία είναι ουδέτερη συσκευασία ή προσαρμοσμένη συσκευασία.
2. Θα απαντήσουμε εσείς μέσα σε 24 ώρες.
3. Θα παράσχουμε επίσης σε σας την καλή υπηρεσία μεταπωλήσεων.
4. Οι διαταγές cOem ή ODM χαιρετίζονται.
5. Οι δοκιμαστικές διαταγές είναι αποδεκτές.
6. Υψηλός - ποιότητα και τιμή εργοστασίων.
7. 100% εξασφάλισε την ποιότητα.
