Βιομηχανικό λαστιχένιο διάφραγμα βαλβίδων χρωμίου FKM για το κυλώντας διάφραγμα ρυθμίζοντας βαλβίδων
Γρήγορες λεπτομέρειες:
| Υλικά προϊόντων | NBR, NR |
| Λειτουργούσα θερμοκρασία | -20℃~80℃ |
| Ζωή υπηρεσιών | ≥1000000 χρόνοι |
| Σενάριο χρήσης | Ρυθμιστής πίεσης αερίου |
Εισαγωγή:
Στο σχέδιο μερικών ρυθμιστών μέσης και χαμηλής πίεσης, προκειμένου να λυθεί το πρόβλημα του θιγμένου δίσκου ρυθμίζοντας βαλβίδων πίεσης και να βελτιωθεί η απόδοση του ρυθμιστή πίεσης, η μέθοδος ένα διάφραγμα ισορροπίας χρησιμοποιείται συχνά. Όταν ένα ισορροπώντας διάφραγμα εγκαθίσταται, η διαφορική πίεση μεταξύ της πίεσης κολπίσκων και η πίεση εξόδου του ρυθμιστή μπορούν να αυξηθούν. Στη βιομηχανία ρυθμιστών, καλείται διάφραγμα ισορροπίας από την άποψη της χρήσης, και καλείται κυλώντας διάφραγμα στο λάστιχο, το όργανο, τα μηχανήματα και άλλες βιομηχανίες.

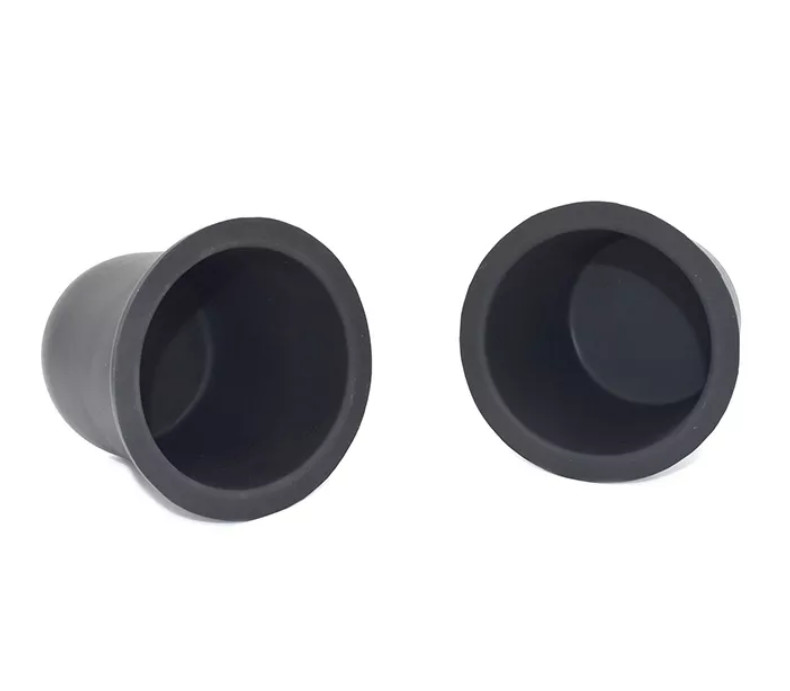

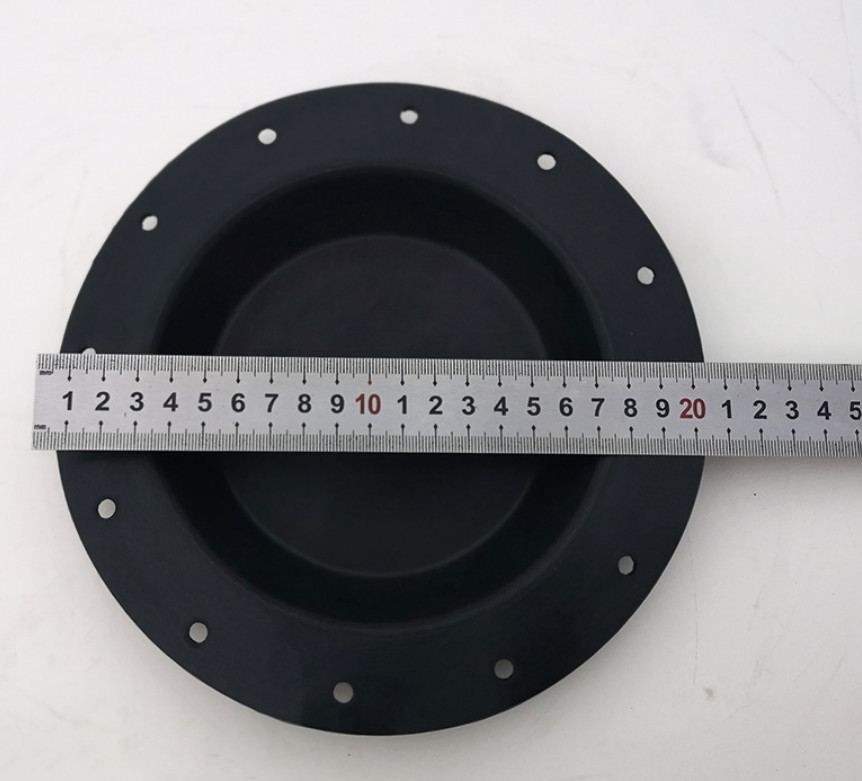

Το κυλώντας διάφραγμα είναι με μορφή ενός τοπ καπέλου στο ελεύθερο κράτος. Αποτελείται από το λάστιχο με το ύφασμα μεταξιού. Η τοπ μέση τρύπα χρησιμοποιείται για να εγκαταστήσει το μίσχο βαλβίδων. Προκειμένου να εγκαταστήσουν, να καθορίσουν και να σφραγίσουν, η κορυφή και το κατώτατο σημείο μπορούν να έχουν O-ring τις άκρες. Ή υπό μορφή καθορισμού των τρυπών γύρω από την κατώτατη άκρη.
Λεπτομέρειες υλικών:
Για τον παρόντα, τα κοινά υλικά για το κυλώντας διάφραγμα είναι: το φυσικό λάστιχο (NR), λάστιχο βουταδιενίου νιτριλίων (NBR), η απόδοση των δύο υλικών μπορεί να ικανοποιήσει τις ανάγκες των περισσότερων βιομηχανικών περιβαλλόντων. Στα ειδικά βιομηχανικά περιβάλλοντα (υψηλής θερμοκρασίας αντίσταση, όξινη και αλκαλική αντίσταση) θα μπορούσε να χρησιμοποιήσει EPDM, λάστιχο φθορίου (FKM), λάστιχο νεοπρενίου (χρώμιο) για την παραγωγή, αλλά το κόστος είναι σχετικά υψηλό.
Προδιαγραφές:
| Κυλώντας διάφραγμα | Πρότυπο |
Εξωτερική διάμετρος (χιλ.) |
Εσωτερική διάμετρος (χιλ.) |
Διάμετρος βάσεων (χιλ.) | Ύψος (χιλ.) | Πάχος (χιλ.) | Πίεση |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-SMI | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
Η υπηρεσία μας:
1. Η συσκευασία είναι ουδέτερη συσκευασία ή προσαρμοσμένη συσκευασία.
2. Θα απαντήσουμε εσείς μέσα σε 24 ώρες.
3. Θα παράσχουμε επίσης σε σας την καλή υπηρεσία μεταπωλήσεων.
4. Οι διαταγές cOem ή ODM χαιρετίζονται.
5. Οι δοκιμαστικές διαταγές είναι αποδεκτές.
6. Υψηλός - ποιότητα και τιμή εργοστασίων.
7. 100% εξασφάλισε την ποιότητα.
