Dished κυλώντας διάφραγμα Bellofram

50 PC
MOQ
USD 100-150/PCS
τιμή
Dished κυλώντας διάφραγμα Bellofram
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Όνομα: Κυλώντας διάφραγμα
Υλικό: ΧΡΏΜΙΟ NBR NR EPDM FKM
Εφαρμογή: Ρυθμιστής πίεσης αερίου
Ταυτότητα: 22-170 χιλ.
OD: 38-216 χιλ.
Χρώμα: Μαύρος ή προσαρμοσμένος
Επισημαίνω:

Dished κυλώντας σφραγίδα διαφραγμάτων

,

Κυλώντας σφραγίδα διαφραγμάτων EPDM

,

bellofram κυλώντας διάφραγμα

Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Hongum
Πιστοποίηση: 3A、CE、SGS approval
Αριθμό μοντέλου: Προσαρμοσμένος
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: PE+carton κιβώτιο
Χρόνος παράδοσης: 7~15 εργάσιμες ημέρες
Όροι πληρωμής: Μεταφορές καλωδίων, επιστολές της πίστωσης, Western Union, Paypal, T/T, L/C
Δυνατότητα προσφοράς: 5000PCS/Month
Περιγραφή προϊόντων

Dished κυλώντας διάφραγμα αποζημιώσεων υφασμάτων

Επισκοπήσεις προϊόντων:

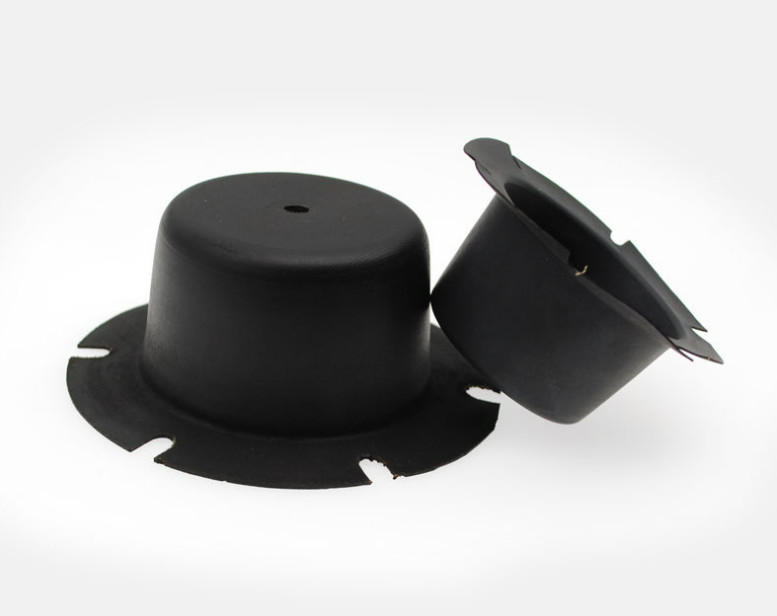

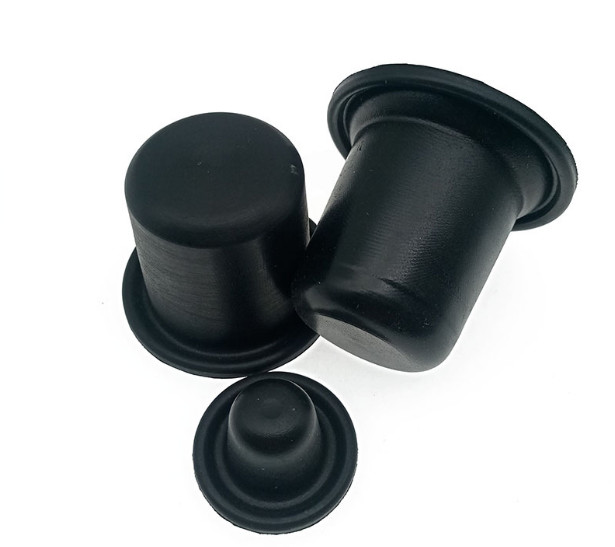

Το κυλώντας διάφραγμα διαμορφώνεται όπως ένα τοπ καπέλο στο ελεύθερο κράτος. Αποτελείται από το λάστιχο με το ύφασμα μεταξιού. Η μέση τρύπα στην κορυφή χρησιμοποιείται για την εγκατάσταση του μίσχου βαλβίδων. Προκειμένου να εγκαταστήσουν, να καθορίσουν και να σφραγίσουν, η κορυφή και το κατώτατο σημείο μπορούν να εξοπλιστούν με το μετατροπέα ακρών 0 τύπων, ή κατώτατα να περιβάλουν με να τοποθετήσουν την τρύπα.

Χαρακτηριστικά γνωρίσματα:

• Οι τεχνικές επεξεργασίας του κλωστοϋφαντουργικού προϊόντος κάνουν το προϊόν να σχίσει την αντίσταση ισχυρότερη

• Υψηλός - οι ποιοτικές πρώτες ύλες εξασφαλίζουν την άριστη απόδοση το ίδιο του υλικού

Dished κυλώντας διάφραγμα Bellofram 0Dished κυλώντας διάφραγμα Bellofram 1Dished κυλώντας διάφραγμα Bellofram 2Dished κυλώντας διάφραγμα Bellofram 3

Dished κυλώντας διάφραγμα Bellofram 4Dished κυλώντας διάφραγμα Bellofram 5Dished κυλώντας διάφραγμα Bellofram 6

Εισαγωγή:

Στο σχέδιο μερικών ρυθμιστών μέσης και χαμηλής πίεσης, προκειμένου να λυθεί το πρόβλημα του θιγμένου δίσκου ρυθμίζοντας βαλβίδων πίεσης και να βελτιωθεί η απόδοση του ρυθμιστή πίεσης, η μέθοδος ένα διάφραγμα ισορροπίας χρησιμοποιείται συχνά. Όταν ένα ισορροπώντας διάφραγμα εγκαθίσταται, η διαφορική πίεση μεταξύ της πίεσης κολπίσκων και η πίεση εξόδου του ρυθμιστή μπορούν να αυξηθούν. Στη βιομηχανία ρυθμιστών, καλείται διάφραγμα ισορροπίας από την άποψη της χρήσης, και καλείται κυλώντας διάφραγμα στο λάστιχο, το όργανο, τα μηχανήματα και άλλες βιομηχανίες.


Το κυλώντας διάφραγμα είναι με μορφή ενός τοπ καπέλου στο ελεύθερο κράτος. Αποτελείται από το λάστιχο με το ύφασμα μεταξιού. Η τοπ μέση τρύπα χρησιμοποιείται για να εγκαταστήσει το μίσχο βαλβίδων. Προκειμένου να εγκαταστήσουν, να καθορίσουν και να σφραγίσουν, η κορυφή και το κατώτατο σημείο μπορούν να έχουν O-ring τις άκρες. Ή υπό μορφή καθορισμού των τρυπών γύρω από την κατώτατη άκρη.


(1) δεν πρέπει να υπάρξουν καμία ευθείες άκρη και γωνία στις γωνίες του διαφράγματος, και τα τόξα πρέπει να γίνουν για να αποφύγουν το εύκολο σπάσιμο μετά από να διπλώσουν και την απώλεια κόλλας κατά τη διάρκεια της θείωσης. Η διατομή του εσωτερικού τοίχου του μανικιού και του προσώπου τελών πρέπει επίσης να χυθεί με τις γωνίες τόξων για να αποφύγει τις αιχμηρές γωνίες. κομμάτι.
(2) υλικό διαφραγμάτων: το λάστιχο νιτριλίων χρησιμοποιείται για το φυσικό αέριο και τα LPG, και chlorohydrin το λάστιχο χρησιμοποιείται για το αέριο.
(3) υπάρχει ένα ελαστικό ενδιάμεσο στρώμα υφασμάτων πολυεστέρα στο διάφραγμα. Προσεκτικά παρατηρήστε τις εσωτερικές και εξωτερικές επιφάνειες του διαφράγματος. Μια πλευρά μπορεί αόριστα να δει το σχέδιο του υφάσματος πλέγματος, και η άλλη πλευρά είναι μια ομαλή επιφάνεια. Η ομαλή επιφάνεια πρέπει για να είναι η επιφάνεια πίεσης του αερίου. Επομένως, για το διάφραγμα που εγκαθίσταται στην μπροστινή κατεύθυνση, η ομαλή επιφάνεια είναι στην εσωτερική επιφάνεια του διαφράγματος, και η ομαλή επιφάνεια του διαφράγματος που εγκαθίσταται στην αντίστροφη κατεύθυνση είναι στην εξωτερική επιφάνεια, η οποία μπορεί να αποφύγει τη διαρροή και να βελτιώσει τη συμπιεστική δύναμη του διαφράγματος.

Προδιαγραφές:

Κυλώντας διάφραγμα Πρότυπο

Εξωτερική διάμετρος (χιλ.)

Εσωτερική διάμετρος (χιλ.)

Διάμετρος βάσεων (χιλ.) Ύψος (χιλ.) Πάχος (χιλ.) Πίεση
GMA-20 38 22 17 21 0,6 0.1-1MPa
GMA-201 45 40 33 28 0,7 0.1-1MPa
GMA-202 49 37 26 22 0,7 0.1-1MPa
GMA-21S 61 50 39 29 0,7 0.1-1MPa
GMA-21 63 53 43 33 0,7 0.1-1MPa
GMA-22 65 50 45 51 0,7 0.1-1MPa
GMA-23 80 72 55 35 0,7 0.1-1MPa
GMA-24 94 74 64 45 0,7 0.1-1MPa
GMA-31 96 90 79 90 0,8 0.1-1MPa
GMA-301 98 80 70 34 1.5 0.1-1MPa
GMA-311 120 102 94 60 0,8 0.1-1MPa
GMA-32 140 93.2 83.2 56 1 0.1-1MPa
GMA-33 184 167 155 80 1 0.1-1MPa
GMA-34 216 170 142 40 1.1 0.1-1MPa
GMA-SMI 118 108 100 72 0,9 0.1-1MPa
GMA-SM2 95 87 80 90 0,9 0.1-1MPa
GMA-ST 155 137 110 128 0,8 0.1-1MPa

Η υπηρεσία μας:

1. Η συσκευασία είναι ουδέτερη συσκευασία ή προσαρμοσμένη συσκευασία.

2. Θα απαντήσουμε εσείς μέσα σε 24 ώρες.

3. Θα παράσχουμε επίσης σε σας την καλή υπηρεσία μεταπωλήσεων.

4. Οι διαταγές cOem ή ODM χαιρετίζονται.

5. Οι δοκιμαστικές διαταγές είναι αποδεκτές.

6. Υψηλός - ποιότητα και τιμή εργοστασίων.

7. 100% εξασφάλισε την ποιότητα.
